Назначение:

Пескострельная стержневая машина типа SRG предназначена для серийного производства стержней подвергаемых термообработке в горячем стержневом ящике. Машина приспособлена к содействию со стержневыми ящиками с вертикальными перегородочными стенками и может производить стержни пустые внутри, формируемые с помощью сердечников вводимых снизу.

Достоинства:

Благодаря полной автоматизации процесса производства стержней, герметичной установке и применению оригинальных конструкторских решений машину, обслуживание машины несложное и безопасное. В пескострельных стержневых машинах типа SRG применяется проездная пескострельная головука с перфорированной втулкой. Применение пневматическо – гидравлической системы фиксации стержневого ящика позволяет применять большие усилия запирания стержневого ящика, одновременно со снижением нагрузки элементов машины и оборудования во время движения.
По заказу покупателя имеется возможность приспособления машины к технологии химического затвердевания стержней (процесс СО2 и др.), а также к содействию с дополнительными боковыми механизмами для закрывания стержневого ящика.

Технические характеристики:

	Ед.изм.	SRG-6E /SRG-6E-R	SRG-12E/SRG-12E-R
Размеры обогревательных плит	мм	350x350	500x500
Толщина стержневого ящика мин. /макс.	мм	2x125/2x65	2x150/2x80
Вес стержневого ящика, макс.	кг	2x100	2x200
Вместимость пескострельного цилиндра	дм3	6,3	12,5
Емкость резервуара смеси	дм3	63	63
Давление сжатого воздуха	МПа	0,6-0,7	0,6-0,7
Потребление воздуха	м3/цикл	0,25	0,4
Потребление охлаждающей воды	м3/час	0,3	0,3
Мощность установки	кВт	16	30
Напряжение питания	В	220/380	220/380
Общий вес машины	кг	2500 /2330	3330 /3143

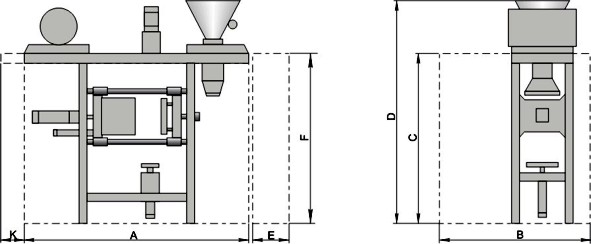

TYP	A	B	C	D	E	F	G	H	K	L	M
SRG-6E	2600	1800	2002	2723	450	2000		550	535
SRG-12E	3200	2000	2075	2878			336			922	500

TYP	A	B	C	D	E	F	G
SRG-6E-R	2600	1800	2002	2723	450	2000
SRG-12E-R	3200	2000	2075	2878			336
