Назначение:

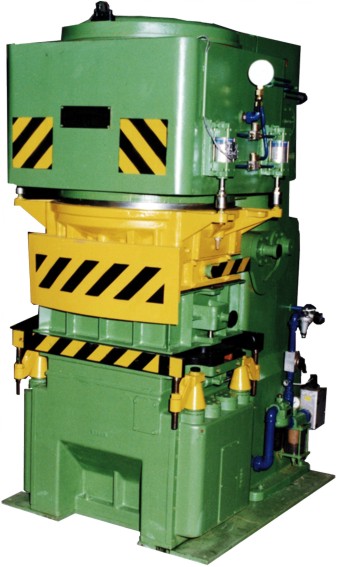

Импульсные формовочные машины типа FI - 65A применяются как на немеханизированных формовочных рабочих местах, так и на механизированных формовочных участках. Импульсная формовочная машина типа FI - 65A предназначена для производства нижних и верхних половинок форм в ящичных формах размером 600 x 500 x 150 ÷ 250 mm. Уплотнение формовочной смеси осуществляется на машине FI-65A с применением импульсной технологии формования при низком давлении, причем в качестве источника энергии используется сжатый воздух под давлением ниже 0,6 МПа.
Достоинства:
- низкий уровень излучения шума благодаря устранению узла встряхивания и прессовки,
- сокращение времени для операции формования,
- простота конструкции и обслуживания формовочной машины,
- возможность выполнения полуформ по отрицательной модели (до 100 мм) при неизменном расстоянии от формовочного верстака до импульсной головки,
- низкий уровень износа ящичных форм и модельной оснастки,
- очень стабильная конструкция формовочной машины, что существенно удлиняет срок службы и наработку механизмов,
- небольшое количество фрикционных элементов,
- очень высокая скорость прыжка давления в момент подачи импульса,
- равномерность распространения этого давления по всей поверхности формы.
- предельно кратковременное воздействие импульса сжатого воздуха на формовочную смесь, порядка десятка миллисекунд,
- очень высокая интенсивность процесса уплотнения вследствие большого объема импульсного резервуара узла выработки давления по отношению к поверхности формы,
- большая поверхность поперечного сечения импульсного клапана по отношению к поверхности формы.
| Ед.изм. | FI-65A | |
|---|---|---|
| Размеры просвета ящичных форм (ширина х длина х высота) |
мм |
600/500/150-250 |
| Толщина подмодельной плиты |
мм |
35-60 |
| Глубина отрицательной модели |
мм |
до 100 |
| Шаг узла для отсоединения формы |
мм |
250 |
| Грузоподъемность узла для отсоединения формы |
кН |
8 |
| Давление сжатого воздуха |
МПа |
0,4-0,5 |
| Расстояние формовочного верстака до импульсного узла |
мм |
415 |
| Минимальная рабочая температура |
0şC |
5 |
| Вес |
кг |
3600 |
| Макс. уровень звукового излучения для 8 часов экспозиции на шум |
дБ(А) |
85 |
